9.1 Luento 8

9.2 Harjoitus 8: Paikkatietoaineiston digitointi/editointi

Harjoituksen sisältö

Harjoituksessa muodostetaan uusi paikkatietoaineisto ja digitoidaan ilmakuvalta uutta tietoa.

Harjoituksen tavoite

Opiskelija osaa muodostaa paikkatietoaineiston ja muokata sitä.

Arvioitu kesto

40 minuuttia.

Valmistautuminen

Avaa uusi QGIS-projekti (Projekti > Uusi) ja tallenna se nimellä “QGIS-harjoitus 8”. Lisää projektiin seuraava WMS- rajapintayhteys:

• https://kartat.espoo.fi/teklaogcweb/wms.ashx nimellä Espoon WMS

Lisää projektiin taso Espoon WMS > Espoon ortokarttoja > Espoon ortokartta 2021.

9.3 Vektoriaineiston luominen

Luodaan editointia/digitointia varten uusi GeoPackage-aineisto valitsemalla Tasot > Luo taso > Uusi GeoPackage -taso. Avautuvassa ikkunassa huomaat, että Tietokanta-kentälle avautuu mahdollisesti jokin toinen GeoPackage-aineisto. Olisi siis mahdollista lisätä olemassa olevaan GeoPackage-pakettiin myös uusi taso. Luodaan tällä kertaa kuitenkin kokonaan uusi GeoPackage. Paina Tietokanta-kentän vieressä olevaa “…”-näppäintä ja tallenna uusi GeoPackage kurssihakemistoon nimellä “Alueet”. Anna sen jälkeen uudelle tasolle nimi, esimerkiksi “Alueet” ja varmista, että olet luomassa geometriatyypiltään polygoniaineistoa. Määrittele koordinaattijärjestelmäksi ETRS-TM35FIN (EPSG:3067).

Lisätään samassa ikkunassa uudelle Alueet-aineistolle muutama kenttä attribuuttitauluun Uusi kenttä-kohdassa. Kun aineistolle luodaan uusi tietokenttä, sille tulee määrittää nimi ja tyyppi. Tietokentälle voi määrittää myös maksimipituuden (= kuinka monta merkkiä kenttä voi sisältää). Lisätään aluksi tietokenttä “Nimi”, jonka tyyppi on Teksti. Paina sitten Lisää kenttälistaan, jolloin Alueet-aineistoon lisätään uusi tietokenttä. Alla olevaan Kenttälista-kohtaan pitäisi ilmestyä uusi tietokenttä näillä määrityksillä.

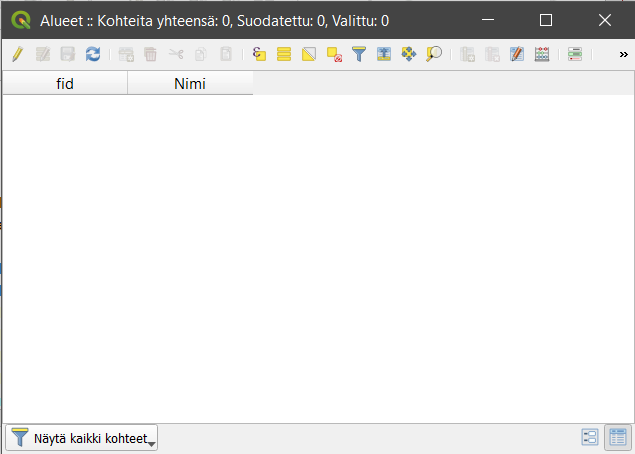

Paina sitten OK. GeoPackageen muodostuu uusi tyhjä Alueet-taulu ja QGIS-työtilan Tasot-paneeliin ilmestyy myös uusi Alueet-vektoritaso. Avaa uuden tason attribuuttitaulu ja tarkista, että se on tyhjä. Attribuuttitaulussa tulee olla vain kaksi kenttää: fid ja Nimi. QGIS luo fid-kentän automaattisesti ja se toimii uniikkina id-kenttänä kohteille. Nimi-kenttä taas määriteltiin tason luomisen yhteydessä.

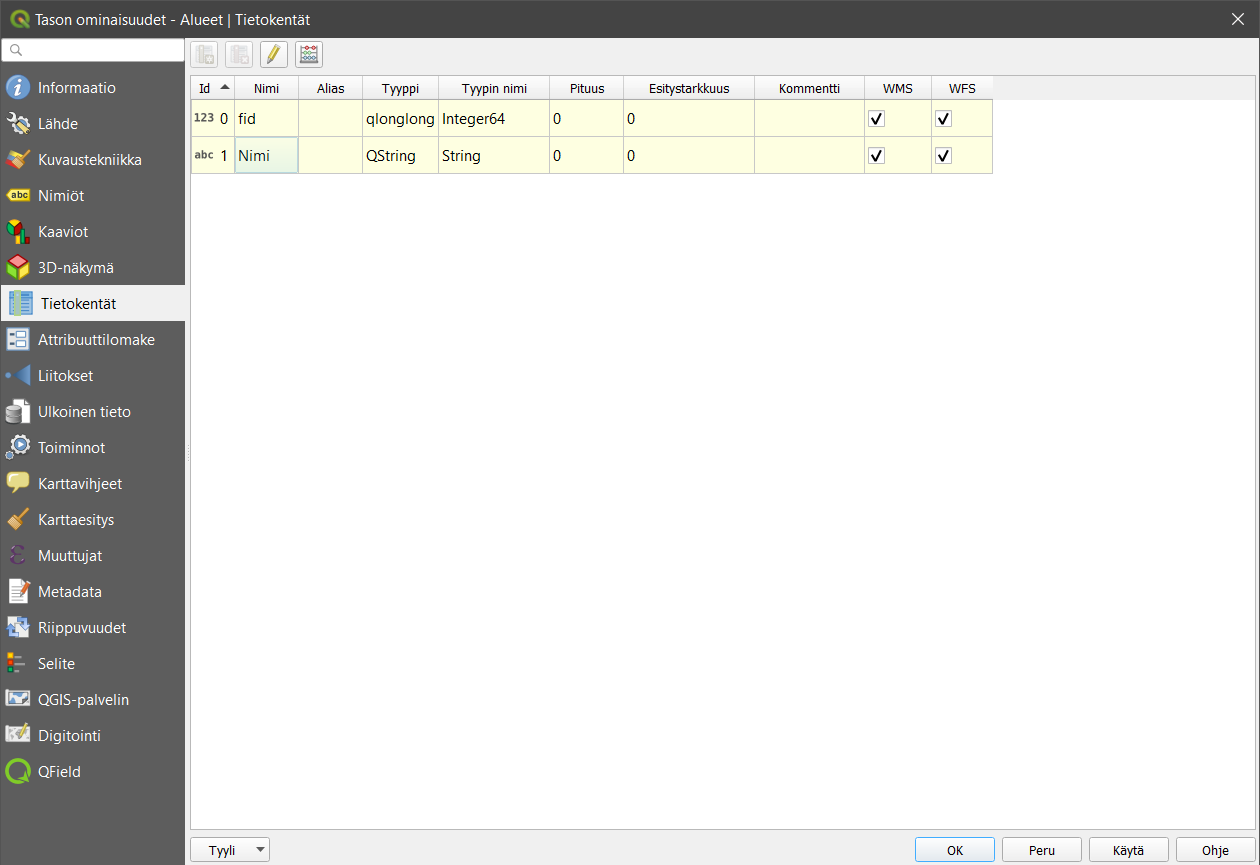

Klikkaa seuraavaksi Alueet-tasoa hiiren oikealla painikkeella ja valitse Ominaisuudet…. Valitse avautuvasta ikkunasta Tietokentät-välilehti. Täältä löydät tiedon aineiston tietokenttien tyypeistä ja muista määrittelyistä.

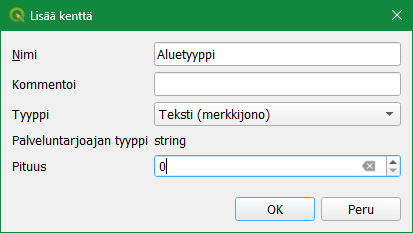

Tässä ikkunassa voit myös muokata attribuuttitaulun perusrakennetta. Laita muokkaustila päälle lyijykynä-symbolista ja lisää attribuuttitauluun uusi kenttä . Anna kentälle nimeksi “Alueyyppi” ja määrittele se tekstikentäksi kuvan mukaisesti.

Paina sitten OK, niin uusi kenttä tulee listalle. Klikkaa kynäikonista uudelleen poistuaksesi muokkaustilasta ja valitse Tallenna. Älä vielä poistu Tason ominaisuudet -ikkunasta.

9.4 Tietorakenteen valmistelu ja editointiasetukset

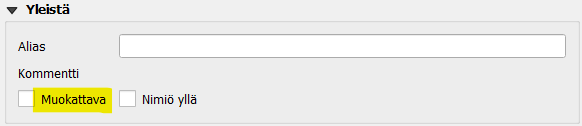

QGISin automaattisesti luoma fid-kenttä antaa jokaiselle digitoitavalle kohteelle oman uniikin tunnisteen. Digitoijan ei tule kajota tähän kenttään lainkaan, joten estetään sen muokkaus. Mene Tason ominaisuudet -ikkunassa Attribuuttilomake-välilehdelle ja valitse Fields-listasta fid. Mene oikealle puolelle Yleistä-kohtaan ja poista valinta kohdasta Muokattava. Nyt kyseistä kenttää ei voi vahingossakaan muokata.

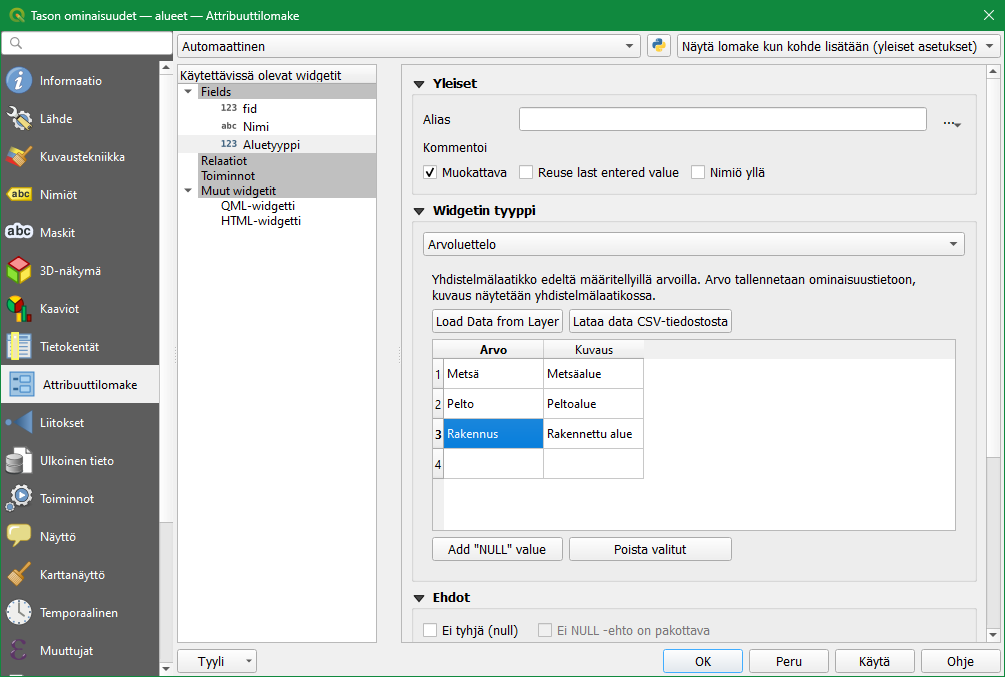

Valitse seuraavaksi listalta äsken luomasi Aluetyyppi-kenttä. Jos kenttä ei ole listassa, paina OK sulkeaksesi Tason ominaisuudet -ikkunan ja avaa se uudelleen. Aluetyyppi-kentän pitäisi nyt näkyä listauksessa. Attribuuttitietojen täyttöä varten voidaan määritellä erilaisia sääntöjä. Säännöillä helpotetaan editointia ja tietojen hallintaa. Valitse Muokkauksen tyyppi -kohdan alasvetovalikosta Arvoluettelo. Arvoluettelon avulla voit rajoittaa sitä, mitä arvoja kenttään voidaan täyttää. Nopeutat myös editointia, sillä jatkossa voit valita attribuutit alavetolaatikostosta, joka sisältää arvoluetteloon määritellyt arvot. Luo nyt kolme arvoa: Metsä, Pelto ja Rakennus. Lisää myös arvoille lyhyet kuvaukset: Metsäalue, Peltoalue ja Rakennettu alue.

Kun olet valmis, paina OK sulkeaksesi Tason ominaisuudet -ikkunan.

9.5 Vektoriaineiston editointi

Ennen editoinnin/digitoinnin aloitusta kannattaa määrittää mittakaava (= tarkkuus), jolla editointia tehdään. Aseta QGIS-työtilan Tilapalkin Mittakaava-kohtaan 1:2000 ja lukitse mittakaava viereisestä kuvakkeesta. Nyt mittakaava ei muutu, vain suurennustaso muuttuu.

Etsi ilmakuvasta haluamasi alue editoitavaksi. Valittavassa alueessa olisi hyvä olla metsiä, peltoja ja rakennuksia.

Valitse seuraavaksi valikosta Näytä > Työkalut > Tarttumisen työkalut. Tarttumisen työkalut ilmestyvät työkalupaneeliin: Klikkaa magneetti-ikonia ottaaksesi tarttumisen käyttöön. Klikkaa tämän jälkeen magneetti-ikonin oikealla puolella olevaa painiketta ja valitse Tarttumisen asetukset.

Määritä tarttumisasetukset alla olevan kuvan mukaisesti. Tartutaan vain aktiiviseen tasoon, tartutaan sekä kulmapisteisiin että segmentteihin 5 metrin säteellä, ja laitetaan päälle myös topologinen muokkaus. Asetusten määrittämisen jälkeen voit sulkea Tarttumisen asetukset -ikkunan.

Seuraavaksi aloitamme aineiston muokkaamisen klikkaamalla Tason muokkaus päälle/pois -työkalua . Huomaat, että Digitointi-työkalupalkin muutkin työkalut aktivoituvat.

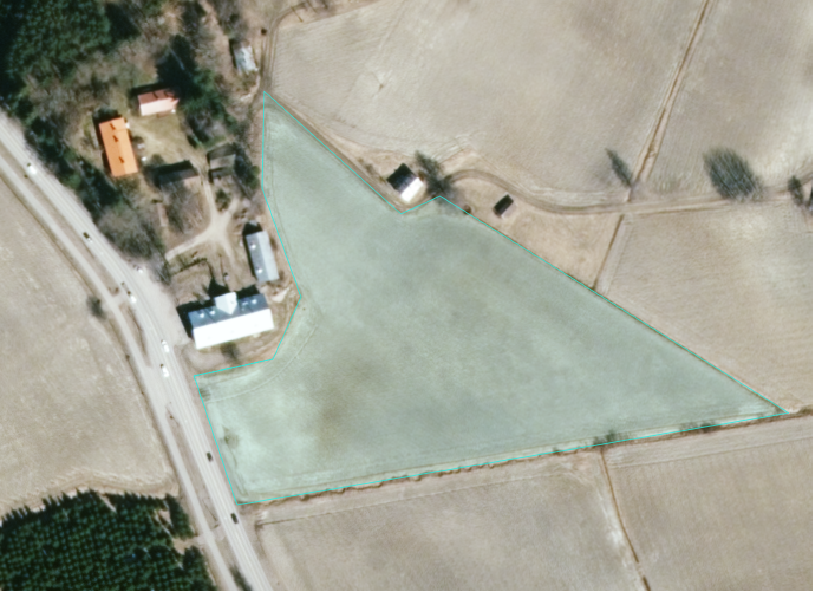

Valitse työkaluksi Lisää kohde ja aloita digitointi. Hiiren vasemmalla näppäimellä voit klikata kartalla kohteen kulmapisteet. Kun polygoni on valmis, napauta hiiren oikeaa näppäintä, jolloin QGIS luo uuden polygonin. Digitoi esimerkiksi peltoalue:

Uuden kohteen luomisen yhteydessä voit täyttää sen attribuuttitiedot automaattisesti avautuvaan lomakkeeseen. Täydennä Nimi- ja Tyyppi-kentät (esimerkiksi Peltosen pelto ja Pellot) ja paina OK.

Ensimmäinen kohde on nyt digitoitu!

9.6 Muokkauksen yleisasetukset

Muokkauksen toimintoa ja muita yleisiä muokkaustyöasetuksia voit muuttaa päävalikon ikkunassa Asetukset > Valinnat > Digitointi. Jos et esimerkiksi halua, että ominaisuustietojen muokkaus tulee esiin jokaisen polygonin piirtämisen jälkeen, ruksi Älä näytä ominaisuustietojen pop-up lomaketta kohteen luonnin jälkeen. Jätä se kuitenkin päälle tällä kertaa. Kokeile myös vaihtaa kohteiden muokkausväri siniseksi (Kuminauha) ja Taitepisteen symbolin tyyli ja koko. Paina OK, niin asetukset tulevat voimaan.

9.7 Geometrioiden lisääminen

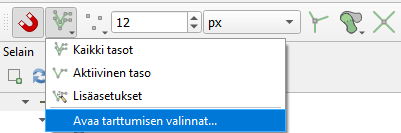

Aloita seuraavan polygonin digitointi. Huomaa, että kun viet hiiren viisi metriä lähemmäksi jo digitoitua viivaa tai kulmapistettä, niin QGIS ehdottaa uutta kulmapistettä. Digitoi toinen alue ensimmäisen alueen vierestä. Yhteistä reunaa on ehkä hieman hankala seurata. Sitä varten on asetus, joka helpottaa huomattavasti editointia, jotta ei synny vahingossakaan päällekkäisiä polygoneja. Paina magneetti-ikonin viereistä painiketta ja valitse Avaa tarttumisen asetukset….

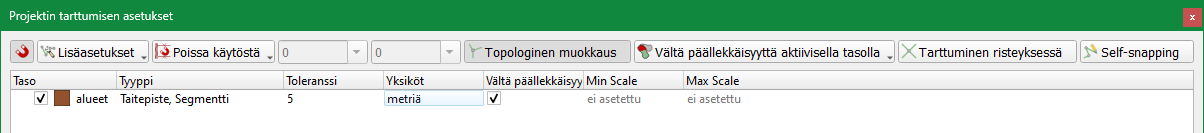

Täytä asetukset alla olevan kuvan mukaisesti:

Digitoi nyt uusia polygoneja. Aina kun haluat yhteisen rajan, voit digitoida toisen polygonin sisälle, sillä QGIS leikkaa pois päällekkäisiä alueita. Alla esimerkki, jossa digitoitavan polygonin yksi seinusta menee toisen polygonin päälle. Kun digitoitu polygoni on luotu, QGIS poistaa automaattisesti päällekkäisyyden.

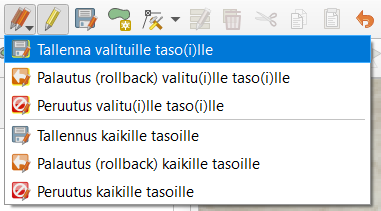

Digitoi muutama alue ja muista tallentaa digitoinnin tulokset aina välillä Nykyiset muokkaukset -työkalun avulla.

Kun olet digitoinut 5-8 uutta kohdetta poistu muokkaustilasta painamalla uudelleen lyijykynä-työkalua. Tallenna muutokset ja määrittele kuvaustekniikka polygoneille. Luokittelu tyypin mukaan voisi olla järkevä visualisointikeino arvoluettelokohteille. Alempana on esimerkkikuva digitoiduista alueilta, mutta voit valita vapaasti digitoitavat kohteesi:

9.8 Ominaisuustietojen lisääminen

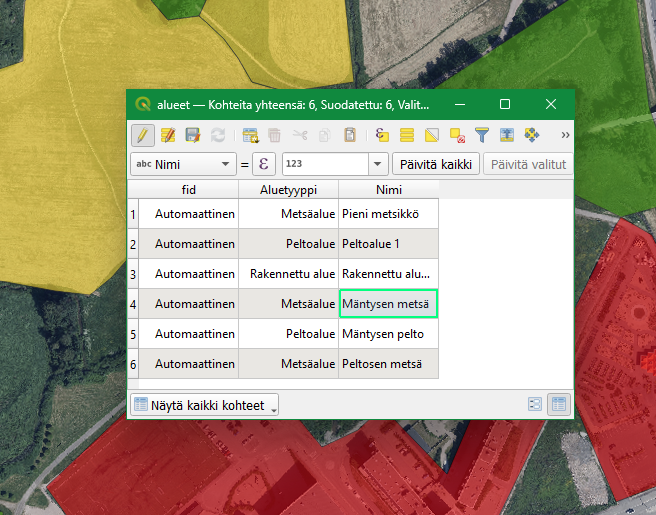

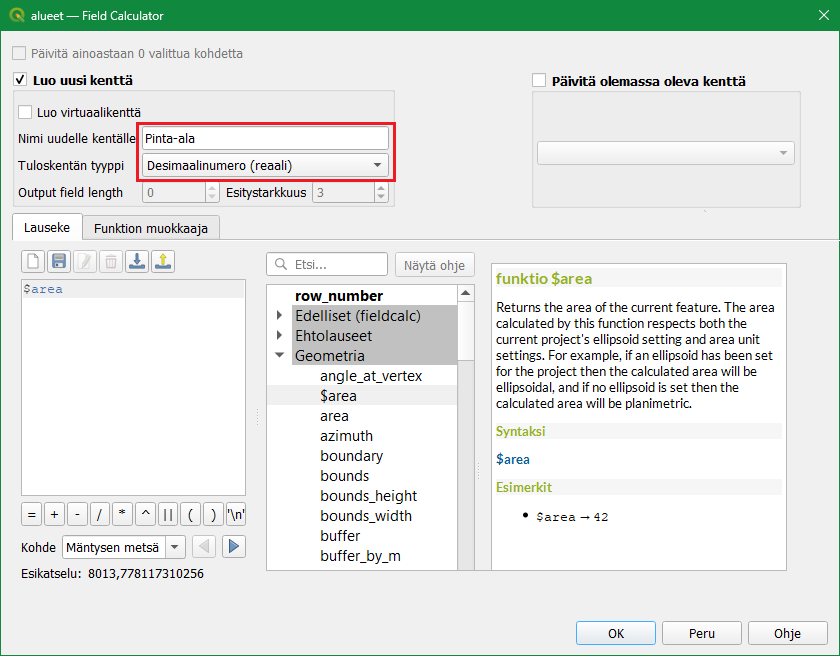

Seuraavaksi laskemme pinta-alan ominaisuustietoja edellä muodostettuun paikkatietoaineistoon. Avaa Alueet-tason attribuuttitaulu. Laita muokkaustila päälle ja muokkaa muutamaa Nimi-kentän alueen nimeä samalla tavalla kun tekisit laskentataulussa (tuplaklikkaamalla). Huomaa, että muokkaaminen on mahdollista vain jos muokkaustila on päällä. Avaa nyt Kentän arvojen laskin -työkalu . Tällä toiminnolla voidaan luoda uusia tai päivittää jo olemassa olevia attribuuttitaulun kenttiä. Täydennä pinta-alan laskentaa varten seuraavat tiedot:

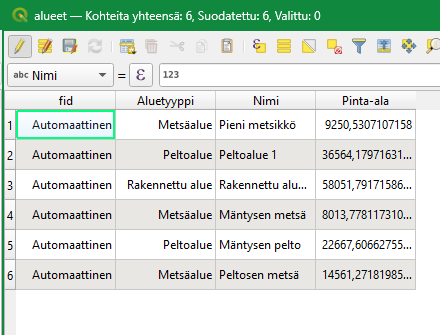

Lauseke käyttää automaattista pinta-alafunktiota $area, joka palauttaa alueen pinta-alan neliömetreinä. Jos digitoimasi alueet ovat isoja, voit jakaa tuloksen miljoonalla, jolloin saadaan pinta-ala neliökilometreinä. Painamalla OK saat laskettua kunkin alueen pinta-alan omaan kenttäänsä:

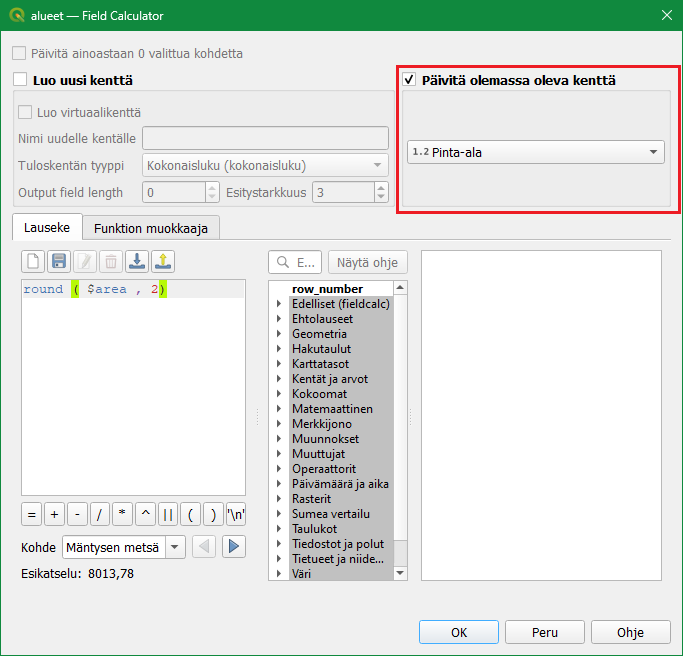

Samaa lauseketta voi vielä muokata käyttämällä funktiota round, joka pyöristää luvun haluttuun tarkkuuteen. Parametrina annettu luku kertoo, montako desimaalia round jättää näkyviin. Syötä lausekekenttään seuraava lauseke:

Kun olet valmis, tallenna projektitiedosto kurssihakemistoon pikanäppäimellä CTRL + T (tai englanninkielisessä QGISissä CTRL + S) tai päävalikosta Projekti > Tallenna.

9.9 Testaa tietosi…
