3.2 Harjoitus 2: Paikkatietoaineistot ja QGISin käyttöliittymä

Harjoituksen sisältö

Harjoituksessa tutustutaan eri paikkatietoaineistoihin käyttäen resurssienhallintaa, avataan ensimmäinen paikkatietoaineisto ja tutustutaan QGISin käyttöliittymän perustoiminnallisuuksiin.

Harjoituksen tavoite

Harjoituksen jälkeen koulutettava tuntee paikkatietoaineistojen perusominaisuudet, osaa tarkastella vektoriaineiston geometriaa ja ominaisuustietoja QGISissä sekä valita ja suodattaa aineistoa.

Arvioitu kesto

30 minuuttia.

Valmistautuminen Avaa uusi QGIS-projekti (Projekti > Uusi) ja tallenna se nimellä “QGIS-harjoitus 2”.

3.3 Paikkatietoaineiston tiedostot

QGISin käyttöliittymä saattaa aueta englanninkielisenä ensimmäisellä käyttökerralla, mutta voit vaihtaa kielen suomeksi valitsemalla QGISin ylävalikosta Settings > Options ja tämän jälkeen General > User interface translation > suomi. Paina lopuksi OK.

Jotta juuri tekemäsi muutos tulee voimaan, sinun tulee käynnistää QGIS uudelleen.

Mene seuraavaksi tietokoneesi resurssienhallinnan kautta kurssihakemistoon. Avaa sieltä kansio ../2. Harjoitus/ ja tarkastele tiedostoja. Voit huomata, että kansiosta löytyy useita samannimisiä tiedostoja, mutta tiedostopääte on eri. Tarkastele esimerkiksi TieViiva-tiedostoja.

Nämä samannimiset TieViiva-tiedostot muodostavat yhden kokonaisen paikkatietoaineiston. Tässä tapauksessa aineiston tiedostomuoto on ESRI shapefile (.shp), jossa paikkatietoaineistolle tarpeelliset komponentit on tallennettu eri tiedostoihin.

Shp-muotoisen paikkatietoaineistotiedoston tärkeimmät tiedostot ovat:

Formaatti	Sisältö
.shp	Aineiston geometriatiedot
.prj	Käytetyn koordinaattijärjestelmän määritelmä
.dbf	Paikkatiedon ominaisuustietotaulu (attribuuttitaulu)

Muita mahdollisia aputiedostoja shp-tiedostolle ovat:

Formaatti	Sisältö
.shx	Geometriatietojen indeksi
.sbn/sbx	Spatiaalinen indeksi
.cpg	Kirjainmerkistön koodi

Tarkastele seuraavaksi 2. Harjoitus- kansiota Selain-paneelissa (löytyy ylhäältä vasemmalta tai, jos se ei ole näkyvillä, klikkaa yläpalkin harmaalla alueella hiiren oikeaa ja valitse Selain-paneeli). Huomaa, että paikkatietoaineistoja on nyt helpompi havainnoida, kun aputiedostoja ei näytetä.

QGIS tunnistaa erilaiset paikkatietoaineistoformaatit (ja niihin sisältyvät aputiedostot) automaattisesti ja piilottavat aputiedostot tulkinnan helpottamiseksi.

3.4 QGISin käyttöliittymä

Lisää nyt TieViiva-paikkatietoaineisto QGIS-projektiisi joko tuplaklikkaamalla aineistoa Selain-paneelissa tai valitsemalla Avaa tietolähteiden hallinta . Sama toiminto löytyy myös QGISin ylävalikon kohdasta Tasot > Lisää taso > Lisää vektoritaso… . Valitse avautuvasta Tietolähteiden hallinta -ikkunasta Vektori-välilehti ja lisää TieViiva-aineisto kurssihakemistostasi (../kurssihakemisto/2. Harjoitus). Muista valita oikea tiedostomuoto! Paina lopuksi Lisää ja sulje ikkuna.

QGISin karttaikkunassa pitäisi nyt näkyä Maanmittauslaitoksen vektorimuotoinen tieaineisto. Viivan väri saattaa vaihdella, sillä kuvaustekniikka ei ole kiinteä osa paikkatietoaineistoa – QGIS luo satunnaisen värityksen aineistolle kunnes sille luodaan erillinen kuvaustekniikka.

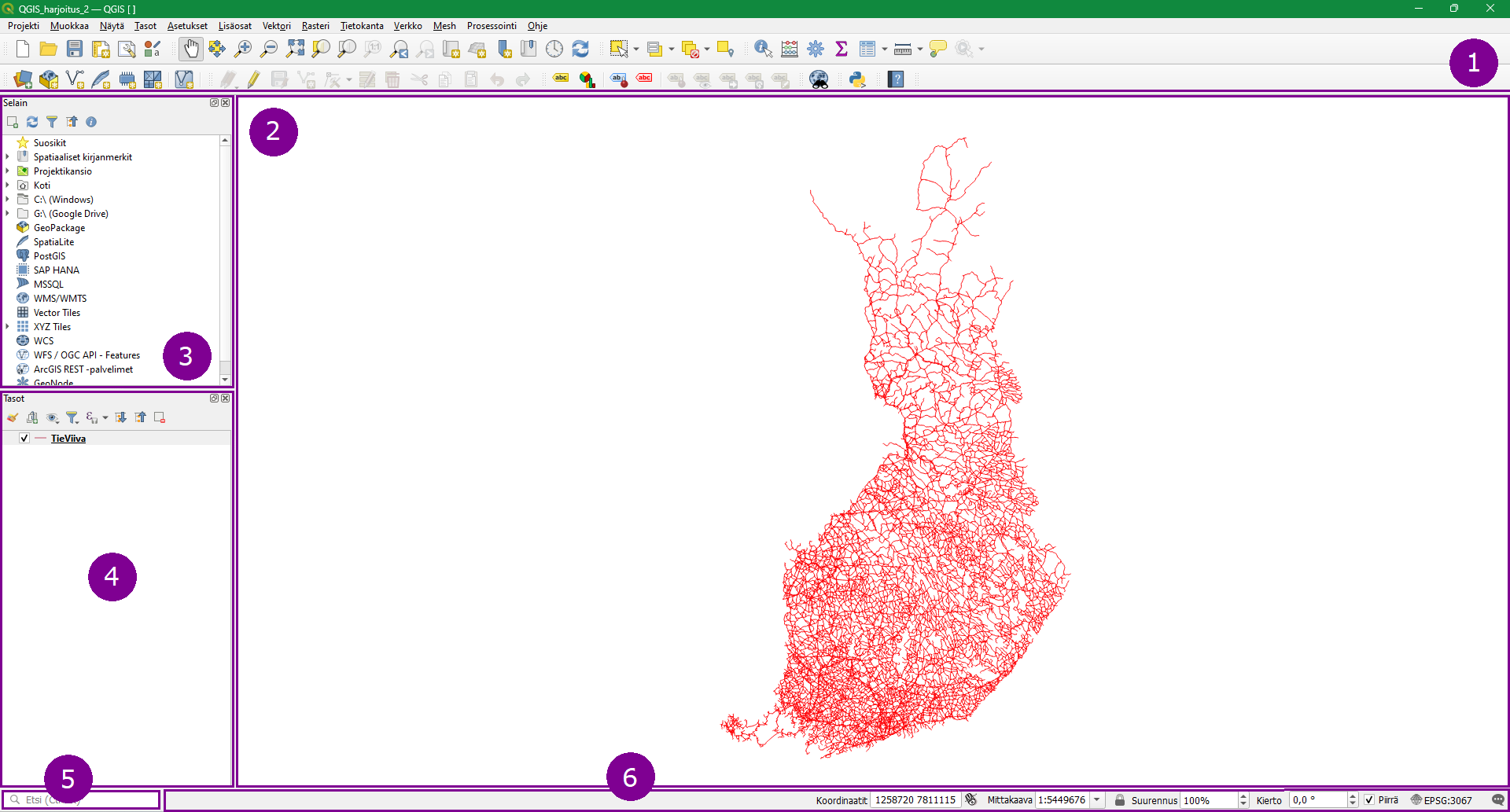

1. Työkalupalkit Työkalupalkit sisältävät nimensä mukaisesti erilaisia työkaluja. QGIS-työtilassasi saattaa olla näkyvissä enemmän tai vähemmän työkalupalkkeja, kuin yllä olevassa kuvankaappauksessa. Napauttamalla hiiren oikea näppäintä työkalupalkkien päällä, voit piilottaa tai ottaa esiin työkalupalkkeja. Voit myös raahata työkalupalkkeja eri kohtiin.

2. Karttaikkuna Karttaikkunaan piirtyvät ne paikkatietoaineistot, jotka ovat tasoluettelossa aktivoituna näkyväksi. Voit lähentää ja loitontaa karttaa sekä paneroida siinä hiiren avulla (koita myös hiiren scrollia).

3. Selain-paneeli Tutustuimmekin jo hieman QGISin Selain-paneeliin. Tästä paneelista löydät erilaisia kansiopolkuja.

4. Tasoluettelo Tähän osioon tulevat näkyviin paikkatietoaineistot, jotka näkyvät karttaikkunassa. Voit hallita tasojen järjestystä ja näkyvyyttä.

5. Hakutoiminto QGISin hakutoiminnolla löydät kätevästi esimerkiksi työkalujen ja toimintojen sijainnit.

6. Tilapalkki Tilapalkista löydät hiiren kursorin koordinaatit (joko metreinä tai leveys- ja pituusasteina), mittakaavan, suurennuksen, kierron, projektin koordinaattijärjestelmän sekä QGISin lokiviestit. Tilapalkista pääset nopeasti muuttamaan mm. projektin koordinaattijärjestelmää.

3.5 Kokeile itse

Kokeile nyt vapaasti QGIS-työkaluja. Tarkastele ainakin Karttanavigoinnin työkalupalkkien sekä Ominaisuustietojen työkalupalkkien toiminnallisuuksia:

Paikanna edellä näkyneestä työkalurivistä seuraavat työkalut ja tunnista niiden tarkoitukset:

Zoomaa täydeksi
Zoomaa tasoon
Näytä kohteen tiedot
Avaa attribuuttitaulu
Mittaa viivan pituus

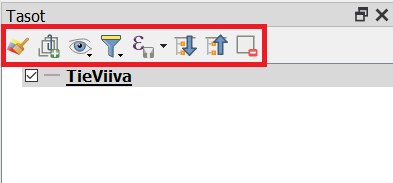

Kokeile myös tilapalkin ja tasoluettelon toimintoja.

3.6 Paikkatietoaineiston kohteiden valinta

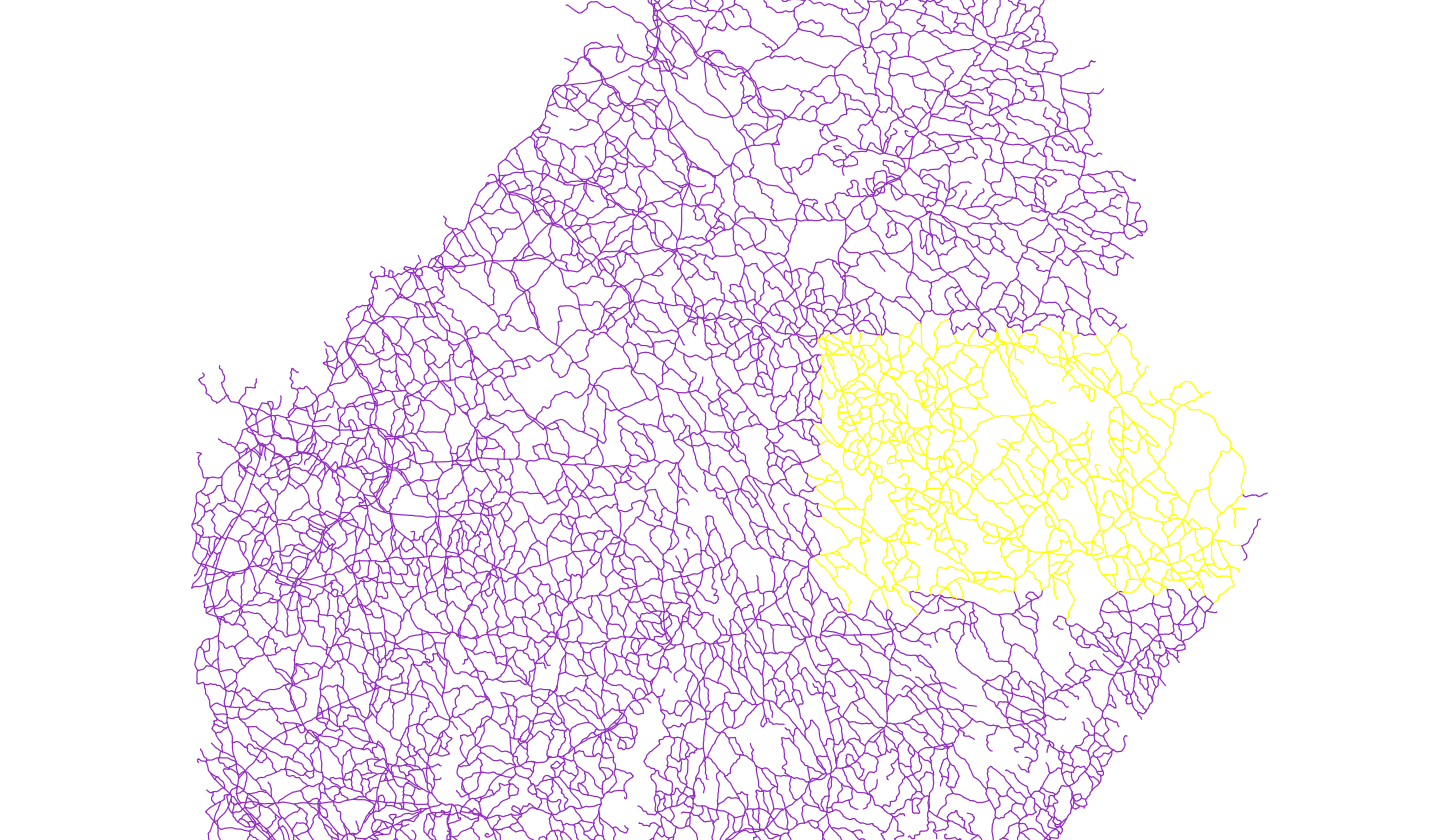

Kokeile työkalua Valitse kohteet . Klikkaa työkalu aktiiviseksi ja piirrä kartalle suorakaide. Kaikki Tieviiva-tason elementit, jotka osuvat edes osittain valintarajauksesi sisään, korostuvat keltaisella.

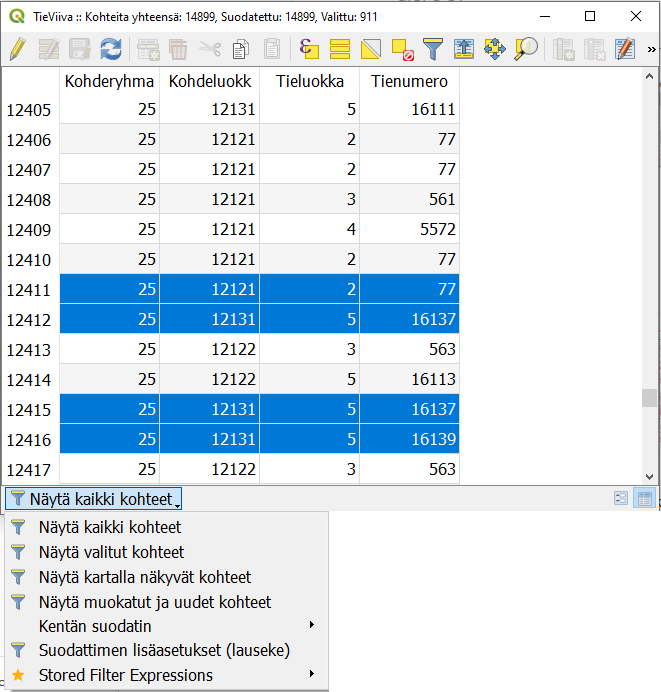

Avaa nyt tason attribuuttitaulu joko -painikkeella tai klikkaamalla tasoluettelossa tasoa hiiren oikealla napilla ja valitsemalla Avaa attribuuttitaulu. Kaikki ne tie-elementit, jotka tulivat kartalta valituksi, ovat korostuneet taulussa sinisellä. Voit suodattaa attribuuttitaulun näkymää sen vasemmasta alanurkasta ja näyttää vain valitut kohteet:

Poista aineiston valinta klikkaamalla Poista valinnat kaikilta tasoilta -painiketta , joka löytyy attribuuttitaulun työkalupalkista.

3.7 Paikkatietoaineiston kohteiden suodatus

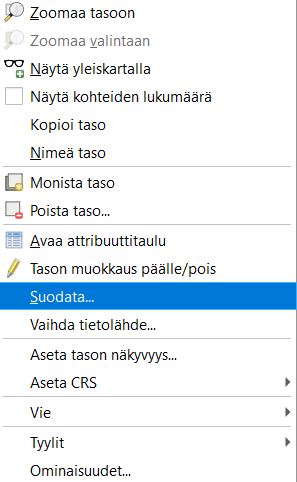

Suuria aineistoja käsiteltäessä on joskus hyödyllistä suodattaa karttaikkunassa näkyvän aineiston määrää – tämä voidaan tehdä suodattamalla aineistoa sen ominaisuustietojen perusteella. Klikkaa hiiren oikealla painikkeella TieViiva-tasoa ja valitse Suodata…

QGISiin aukeaa Kyselyn muodostaja -ikkuna, jossa voit muodostaa erilaisia suodatuslausekkeita. Kaikki kohteet, jotka täyttävät lausekkeen ehdon, jäävät näkyviin kartalle – muut kohteet suodattuvat pois. Tietokentät-kohdassa listataan käytettävissä olevat ominaisuustiedot (kentät/sarakkeet). Tuplaklikkaamalla riviä se siirtyy Suodattimena käytettävä lauseke -kenttään. Kentän arvoja voit etsiä oikealta Otos- tai Kaikki-painikkeella. Suodatetaan nyt aineistoa niin, että vain tieluokan 1 tieviivat jäävät näkyviin.

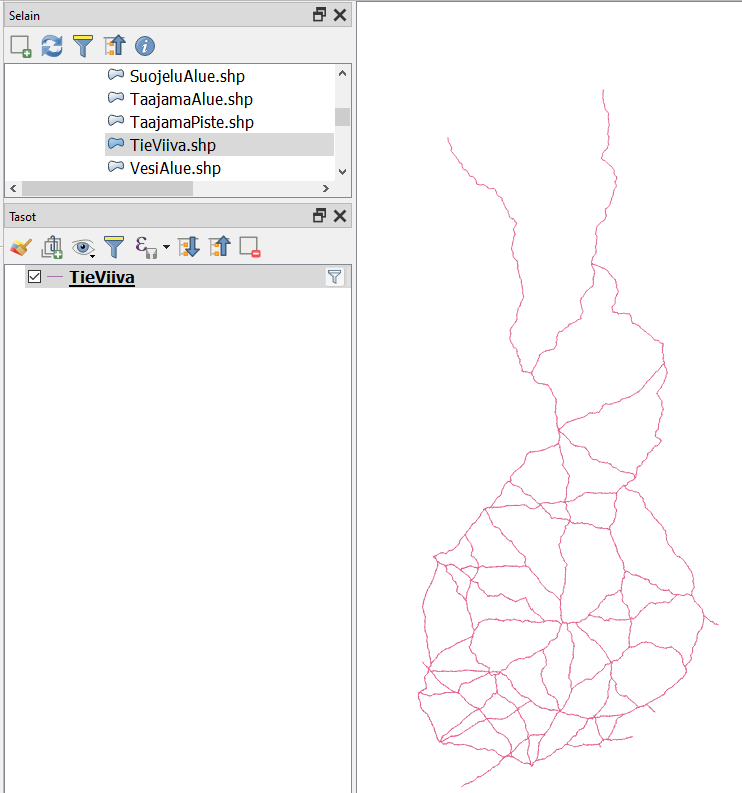

Jos suodatinlausekkeesi on muodostettu oikein, klikkaa OK-painiketta. Nyt suurin osa tieviivoista katoaa kartalta ja attribuuttitaulukin näyttää vain lausekkeen läpäisevät kohteet. Alkuperäinen koneellesi tallennettu aineisto on edelleen kokonainen: QGIS vain suodattaa, mitä osia näet siitä.

Suodatusehtoina voit käyttää esim. suurempi kuin -, pienempi tai yhtä suuri kuin -, tai erisuuri kuin -operaattoreita. Voit myös yhdistellä eri kenttien ehtoja AND- ja OR-operaattoreilla. Muistutuksena siitä, että aineistoa on suodatettu, tasoluettelossa näkyy pieni suppilokuvake . Tätä kuvaketta klikkaamalla voit milloin tahansa palata suodatinlausekkeeseen, muokata sitä tai poistaa sen.

Kokeile vielä toista suodatusehtoa: poista edellinen ehto ja anna uudeksi ehdoksi “Tienumeron on oltava pienempi kuin 100”. Huomaat, että myös numeroimattomat pikkutiet tulevat mukaan suodatukseen, koska niiden tienumero on 0. Millä ehdoilla saat nämä numeroimattomat tiet pois näkymästä?

Kun olet valmis, tallenna projektitiedosto kurssihakemistoon pikakomennolla CTRL + T (englanninkielisellä QGISillä CTRL + S) tai päävalikosta Projekti > Tallenna.
